針對載板廠設計，采用自動化連線和無接觸式生產技術，以確保生產過程中的品質穩定性和設備的可靠性；
行業首創自動化塞孔設備，提升生產率和工作效率；
通過優化流程，節約能源和原材料的消耗，實現可持續發展；
確保產品質量的穩定性，實現智能化生產。
產品特點
★實現無接觸 Core 層塞孔；
★實現手自一體雙模式工位；
★無 particle 工業設計；
★針對 FC BGA、ATE、高縱橫比研發。
產品規格

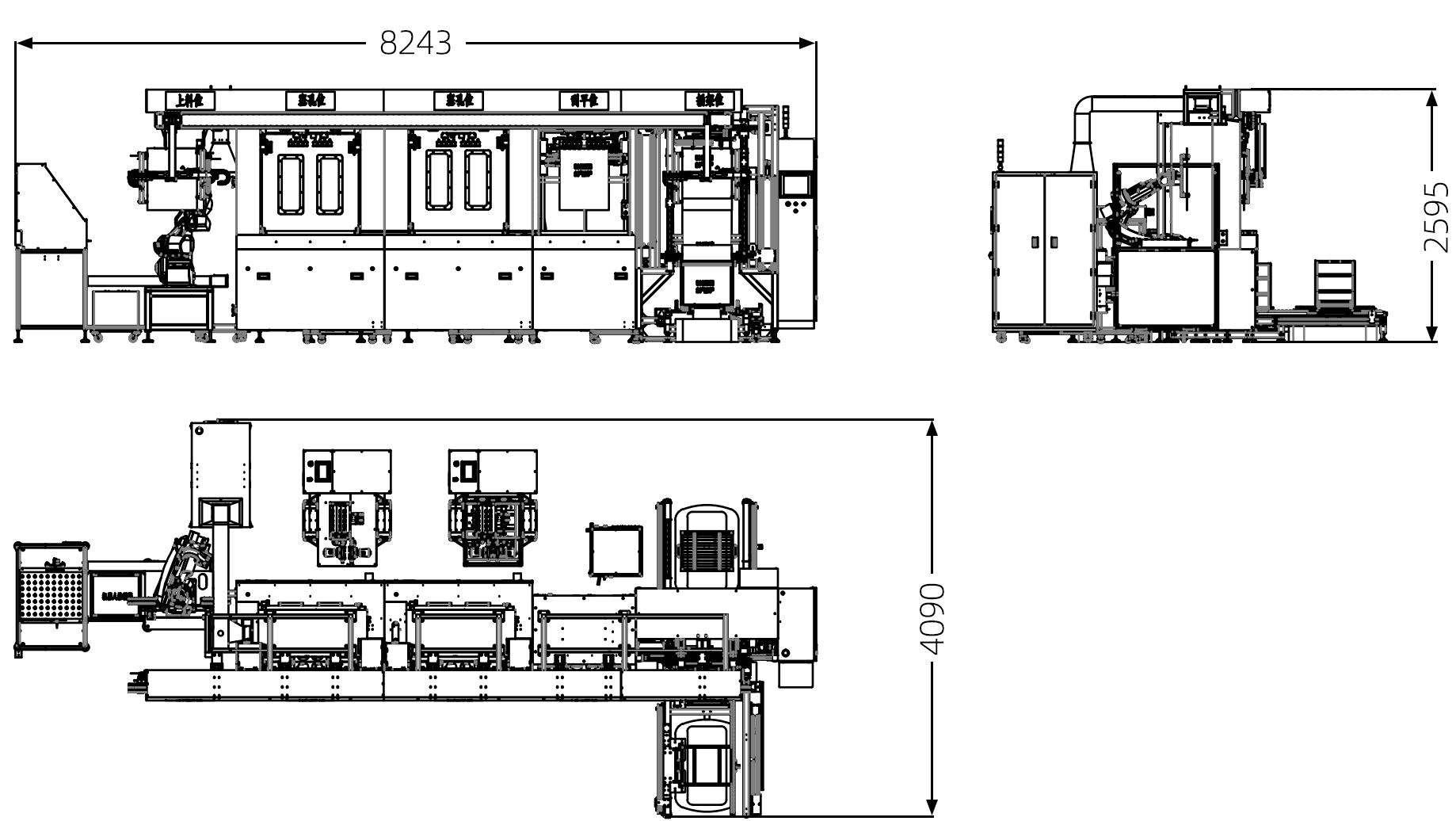

| 設備尺寸 | 8243*4090*2595mm 內置干式泵（水冷無熱排） | ||
| 真空度 | ≤ 100pa（標準大氣壓下） | 印刷基板厚度 | 0.2-8.0mm |
| 印刷尺寸 | MIN:510*510mm MAX:510*635mm | 塞孔厚徑比 | 通孔：40:1（最大） 盲孔：1:1（最大電鍍后孔徑） |
| 塞孔范圍 | 通孔：0.1-1.0mm( 電鍍后孔徑） 盲孔：0.1-1.0mm( 電鍍后孔徑） | 塞孔方式 | 全板塞孔（從上往下） |
| 塞孔速度 | 2-80mm/sec | 塞孔壓力 | 0-6bar（可調） |
| 噪音（正常運行） | ≦ 75dB | 油墨壓力 | 氣缸推動力：0-6bar（可調） 氣壓推動力：0-6bar (正常使用不超 3bar） |
| 塞孔與板邊間距 | 孔距板邊≧ 15mm | 操作面板 | 觸控屏操作、移動屏操作 |
| 保護裝置 | 安全光柵、緊急停止裝置 | 油墨添加方式 | 自動支裝更換 |
| 故障率 | ≦ 1/400h （故障時間 / 設備運行時間） | 操作臺高度 | 1000±100mm |
| 刮板速度 | 5-200mm/sec（可調） | 刮板壓力 | 0-6bar（可調） |
生產能力
| 產量受縱橫比（板厚、孔徑）、油墨黏度影響 | 一塞一刮 | 兩塞一刮 |
| 每小時產量 | 15–19 | 28-34 |
公用需求
| 電 | 三相五線制 380V |
| 壓縮空氣壓力 | ≧ 6.5bar |
| 功率 | 26KW |
| 單泵站排氣量 | 32m3/h（接口 ：φ75mm2）、共 2 臺 |
| 壓縮空氣用量 | 17m3/h（接口：φ10mm） |
| 單臺冰水 3L/Min 15℃ -7L/Min 30℃，共 2 臺 | |
| 建議機臺周圍空間 | 800mm |
| 機臺重量 | 6227KG（單臺塞約2000KG） |
| 設備安裝環境（溫濕度及無塵要求） | A. 環境要求：無塵室，潔凈室 100,000 級↑ B. 溫度要求：22±2℃ C. 濕度要求：50±5% |
