| VAPM6176 | |
|
|
| VAPM7691 | |
|
|

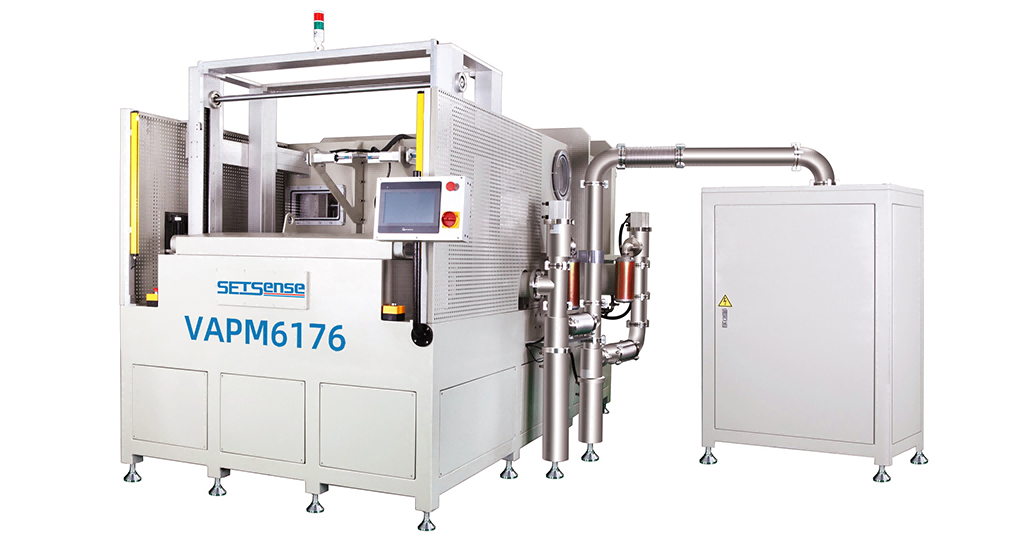

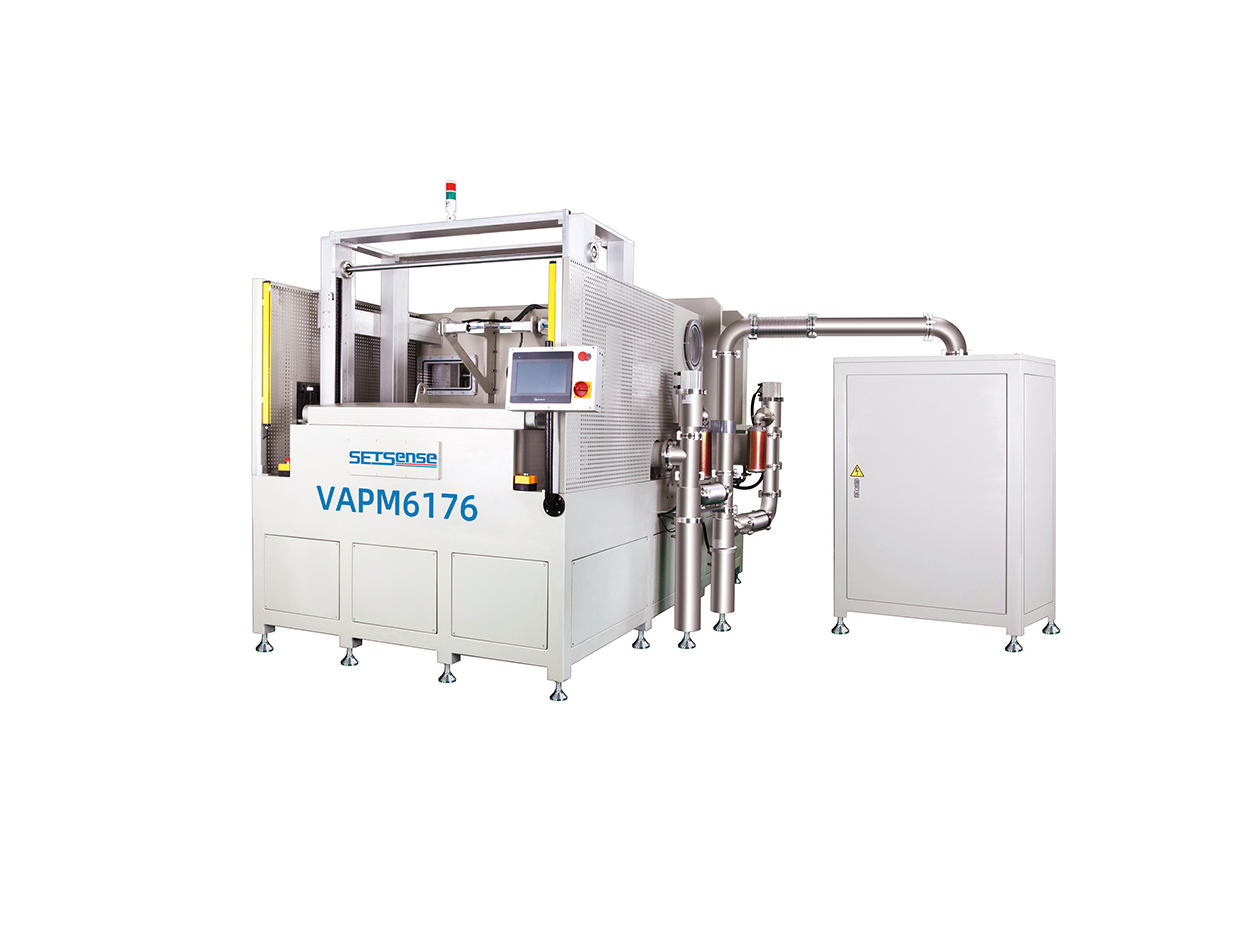

產品說明
本機臺是用來做導電非導電樹脂油墨塞孔工藝，塞孔后飽滿，無凹陷，無氣泡。適用于選擇性通孔，盲孔，背鉆等不同類型的塞孔工藝?？商幚磴y膏、銅膏、導電膠，國產及進口樹脂油墨，滿足不同材料的需求。
產品特點
★可進行選擇性塞孔；
★完全解決高縱橫比板中出現的氣泡及空洞問題；
★操作界面自動化，人性化，易操作。
產品規格
型號 | VAPM6176 | VAPM7691 |

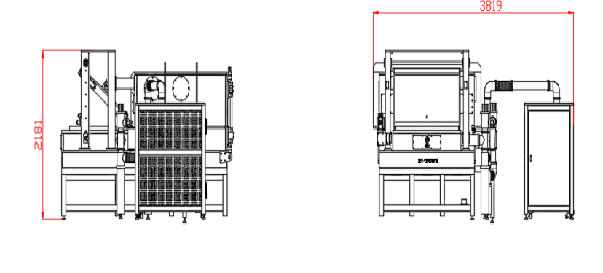

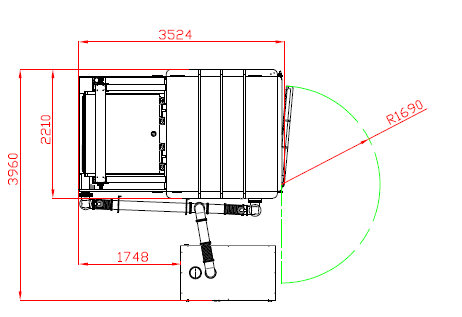

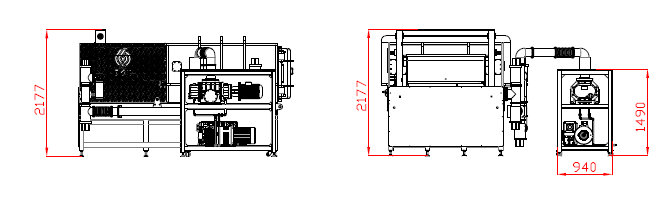

設備尺寸 | L3230*W3819*H2181mm （主機+真空泵組、不含三色燈） | L3524*W3960*H2177mm （主機含泵站，不含三色燈） |
機臺重量 | 7500KG | 9000KG |
可印刷區域 | MAX:24 寸*30 寸(610*760mm) MIN:10 寸*10 寸(254*254mm） | MAX:30 寸*36 寸(760*910mm） MIN:10 寸*10 寸(254*254mm） |
生產板厚度 | 0.1-8.0 mm | |
真空度 | 10-50000pa 可調（極限真空10pa） | |
印刷速度 | 5-300mm/s | |
印刷氣壓 | 0-0.7Mpa | |
印刷壓力 | 1-200kgf | |
刮刀調節角度 | 0-15° | |
刮刀調節距離 | 0-30mm | |
臺面微調 | X、Y方向±5mm | |
臺面平整度 | ±0.02mm | |
網版升降 | 網版升降40mm | |
網框厚度 | 25-45mm | |
網板固定方式 | 六點氣壓固定，四點機械固定 | |
刮印行程 | 0-720mm（可調節） | 0-900mm（可調節） |
| 刮印方式 | 單刮刀覆墨印刷 | |
刮印方向 | 面對操作面板，刮印由后向前印刷 | |
離板間隙 | 0-25mm | |
網框使用尺寸 | MAX：1100*1100mm | MAX：1250*1250mm |
轉型號、料號時間 | 20-30min | |
臺面尺寸 | 900*900mm | 1250*1250mm |
塞孔類型 | 水平選擇性塞孔 | |
使用范圍 | 通孔/盲孔/背鉆孔塞孔 | |
塞孔孔徑范圍 （通孔、盲孔、背鉆孔） | 通孔：0.1-1.0mm (電鍍后孔徑） 盲孔：0.1-1.0mm （電鍍后孔徑） 背鉆孔：0.15-1.0mm | 通孔：0.1-1.0mm (電鍍后孔徑） 盲孔：0.05-1.0mm （電鍍后孔徑） 背鉆孔：0.15-1.0mm |
塞孔縱橫比 | 通孔：40:1 盲孔：3:1 ( 電鍍后) | |
同款板大小孔徑差異 | ≦0.2mm | |
需要塞孔與不需要塞孔的孔邊距 | ≧0.3mm (厚徑比：10:1) | |
噪音（正常運行） | ≤75dB | |
塞孔效果 | 無氣泡 | |
對位方式及精度 | 手動（精度0.01mm) | |
操作界面 | HMI | |
安全保護 | 急停開關、警示燈（紅、黃、綠）、蜂鳴器、安全光柵 | |
適用塞孔材料 | 樹脂、銅漿、銀漿 | |
油墨浪費成本 | 除網板上沾的油墨、刮除不凈油墨，其余都可利用于塞孔 | |
自動報警 | 色燈及蜂鳴 | |
印刷具有抬網功能 | 0-25mm | |
生產能力
| 產能條件 | VAPM6176 生產片數/小時 | VAPM7691 生產片數/小時 | 厚徑比 | 塞孔刀數 |
板厚范圍：1.5mm （尺寸為20*24、3萬孔） 塞孔孔徑：0.25mm | 70-80 | 62-72 | 6：1 | 1 |
板厚范圍：2.5mm （尺寸為20*24、3萬孔） 塞孔孔徑：0.25mm | 55-65 | 50-60 | 10：1 | 1 |
板厚范圍：3.5mm （尺寸為20*24、3萬孔） 塞孔孔徑：0.25mm | 45-55 | 38-48 | 14：1 | 1 |
公用需求
| 型號 | VAPM6176 | VAPM7691 | ||
電力需求 | 三相五線制 380V 額定功率：16.5KW | 三相五線制 380V 額定功率：22KW | ||
耗電量 | 約11KW/H | 約16KW/H | ||
耗氣量需求 | 1.35L/P（印一次）72m3/mon | |||
電流 | 27A | 35A | ||
設備安裝環境 （溫濕度及無塵要求） | 環境要求：無塵室，潔凈室100,000級↑ 溫度要求：22±2℃ 濕度要求：50±5% 照度要求：300Lux | |||
