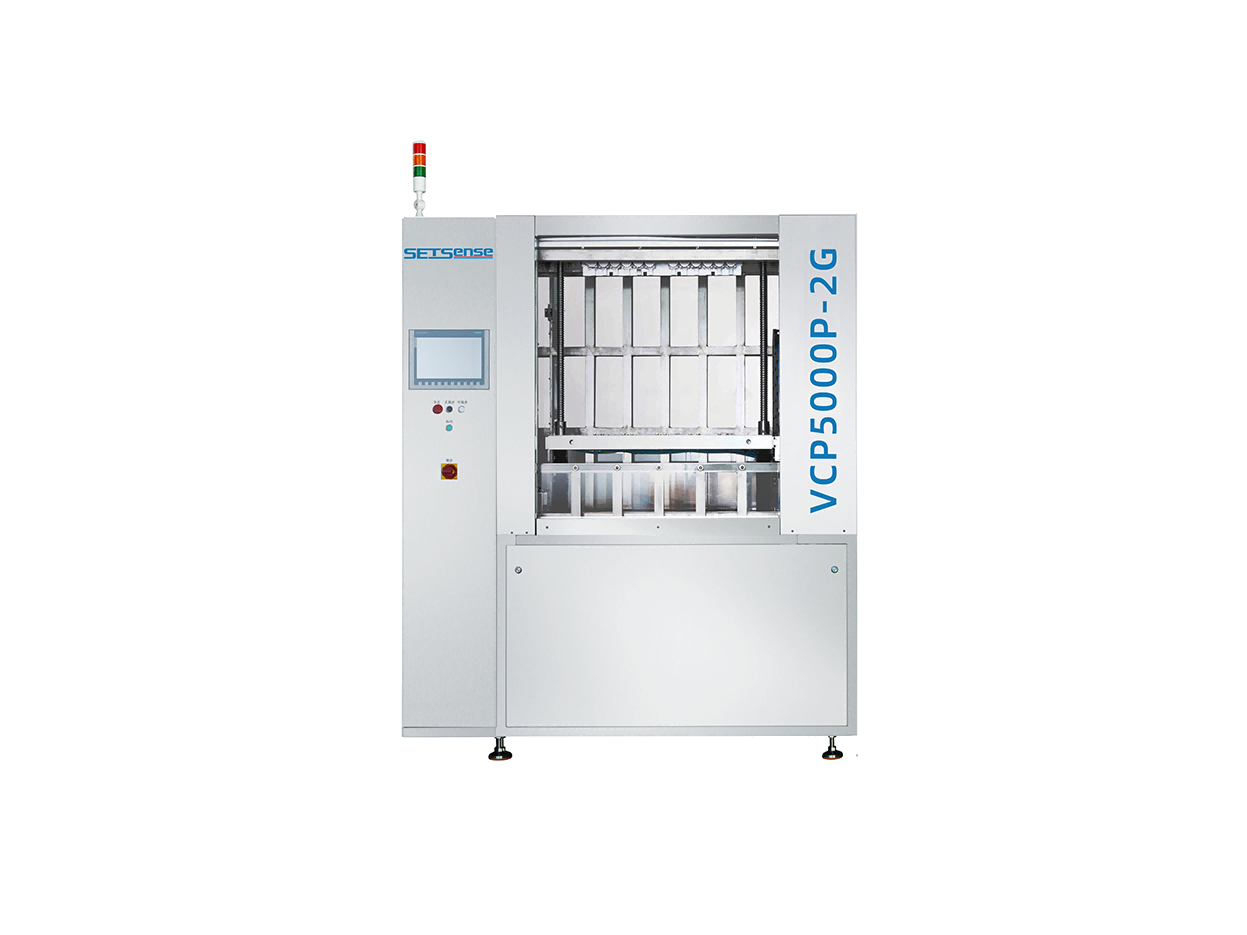

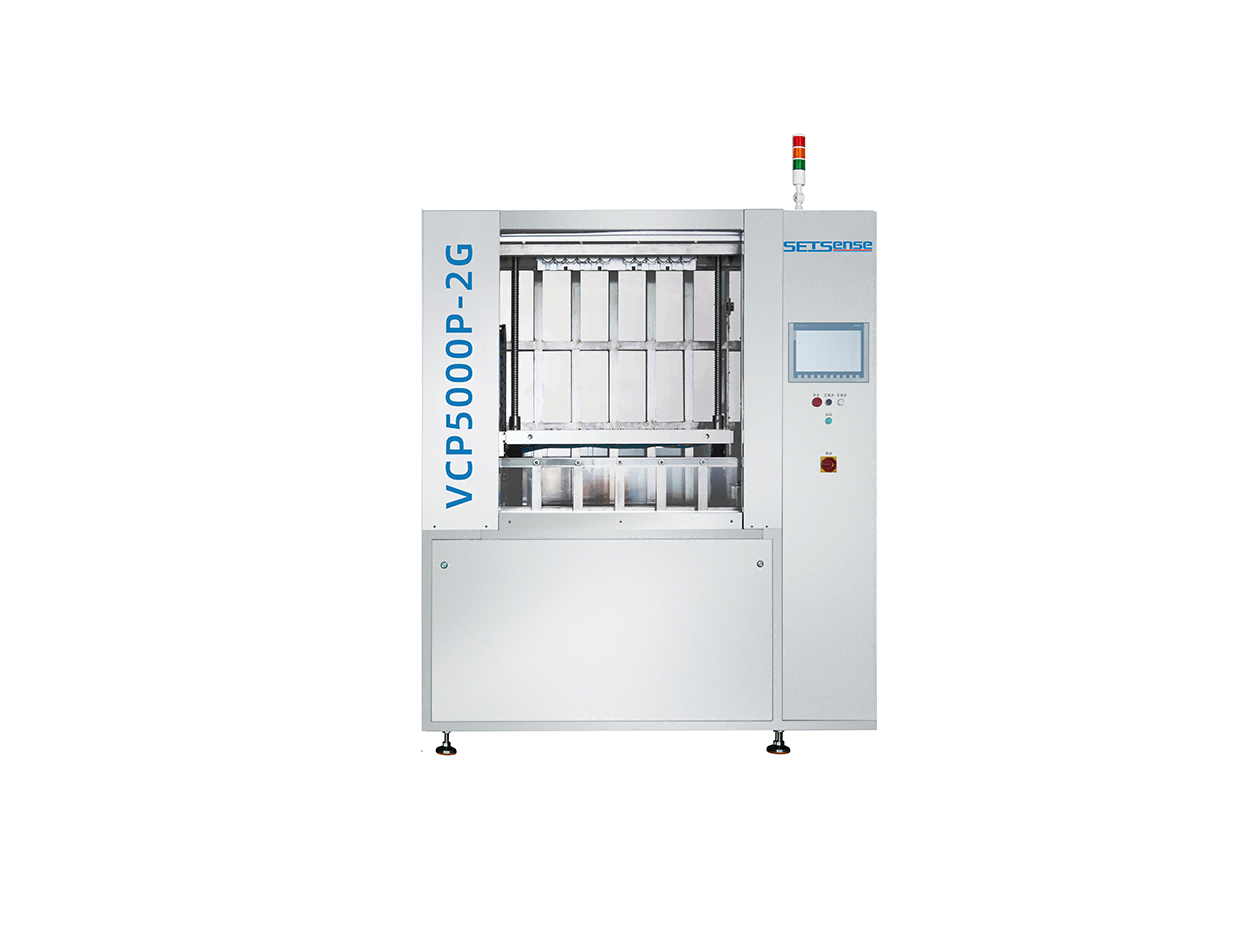

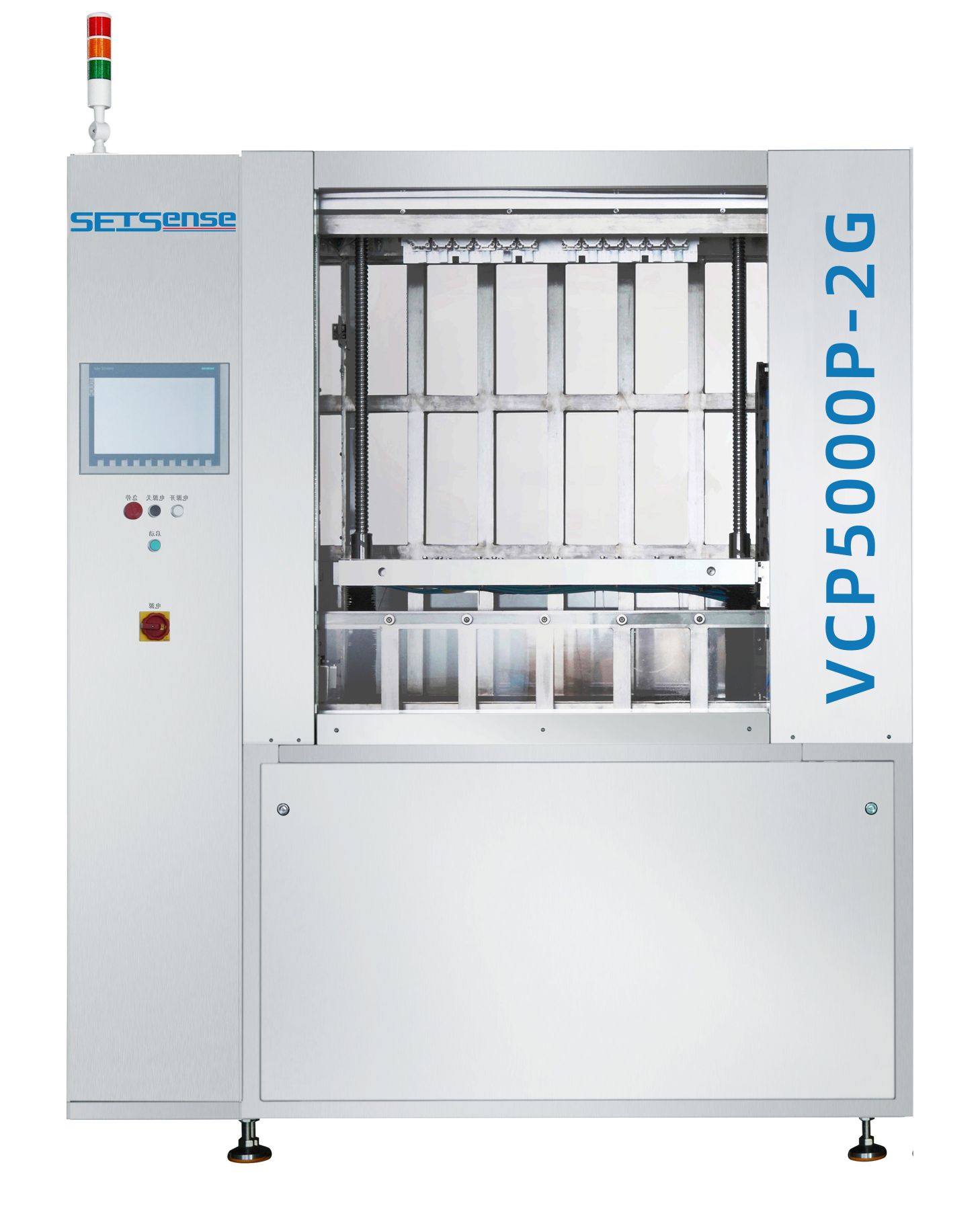

垂直真空塞孔機（綠油）

VCP5000P-2G

綠油垂直塞孔工藝行業獨創

詳細介紹


產品說明

顛覆傳統對位的繁瑣流程,使用獨創定位方式，實現簡易、穩定的作業模式，在真空狀態下完成塞孔作業，提高塞孔品質。

產品特點

★快速完成料號切換（兩分鐘內）；

★塞孔時無需導氣板，節省物耗；

★解決需要塞孔經驗豐富者作業的弊端；

★操作界面自動化、人性化、易操作；

★有效減少綠油傳統塞孔時孔內存在的氣泡問題。

產品規格

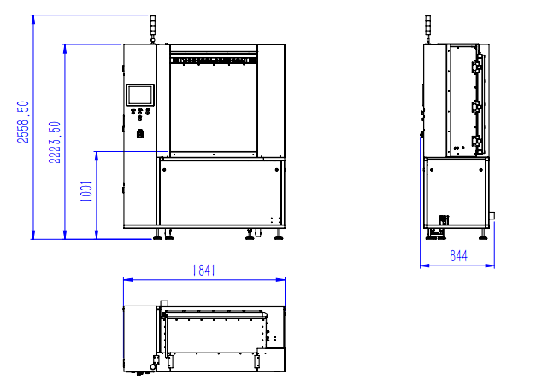

設備尺寸	18418442558mm
真空度	-0.99bar/-99kpa（塞綠油只要-0.55bar即可滿足）
塞孔板厚度范圍	0.3-5.0mm
生產板尺寸	660*863mm
通孔塞孔	孔徑0.1-0.5mm (同一板上大小孔差異不可超過0.15mm電鍍后孔徑）； AR值≦20:1
面銅厚鍍	≦5.0OZ（板面銅厚高低差＜30um）
塞孔距板邊間距	最小14mm
塞孔方式	選塞（從上往下）
生產噪音	≦75dB
塞孔速度	2-80mm/sec(可調）
塞孔壓力	0-6bar（可調）
油墨壓力	0-6bar（可調）
油墨粘度	250-300dpa.s
夾板底座	根據印制板板邊定位孔特定加工，滿足所有尺寸板共用。
操作面板	觸控屏操作
保護裝置	安全光柵、緊急停止裝置
油墨添加方式	單支油墨夾更換（每支油墨量500g）
故障率	≦1/400h（故障時間/設備運行時間）
操作臺高度	1000±100mm

生產能力

產量受縱橫比（板厚、孔徑），

油墨黏度影響

生產片數

厚徑比

塞孔刀數

每小時產量

20-70

Max：20:1

1-2

公用需求

電氣需求

電

三相五線制380V，

設備能耗8.8KW/H

壓縮空氣壓力

≧6.5bar；

耗氣：1m3/H

真空泵排氣量

20m3/h

（排氣口：φ80mm）

壓縮空氣用量

0.08m3/h

（排氣口：φ10mm）

設備安裝環境

（溫濕度及無塵要求）

無塵室，潔凈室100,000級↑

溫度要求：22±2℃

濕度要求：50±5%
